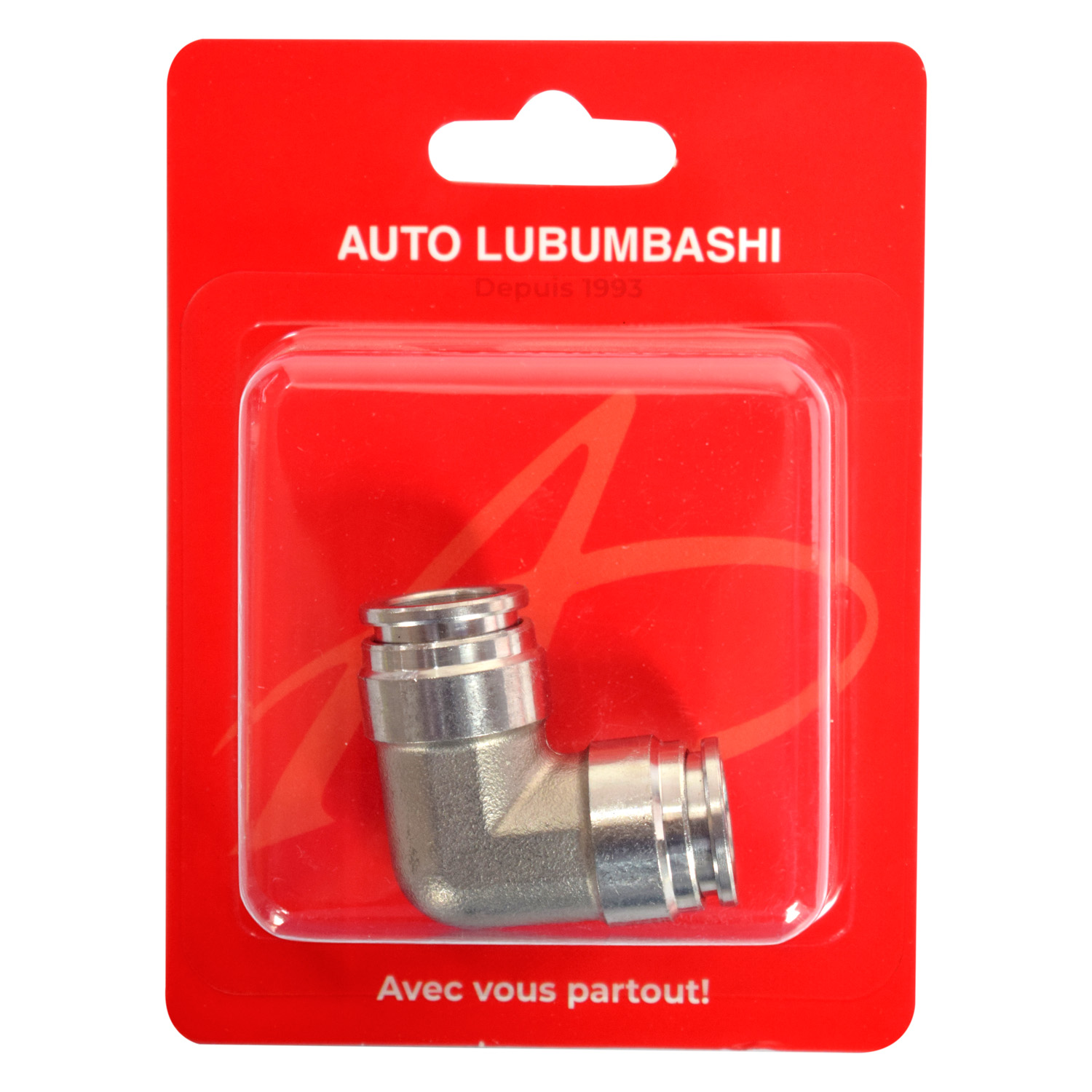

The 90° Stainless Steel Elbow Push-In Fitting is specifically designed for 14 mm external diameter tubing, offering a secure and efficient connection for pneumatic systems, fluid transfer, and automotive air lines.
Constructed from stainless steel, it provides superior corrosion resistance and long service life, even in harsh environments.
Equipped with FKM (VITON) O-rings and packing, the fitting delivers excellent chemical and temperature resistance. Its reusable design allows multiple connections and disconnections without compromising performance.
Operating at pressures up to 215 PSI and temperatures ranging from -20°C to 140°C (-4°F to 284°F), it is suitable for air, water, and steam applications.
This elbow fitting is an essential component for pneumatic and fluid systems, ensuring longevity, resilience, and consistent performance under demanding conditions.
TECHNICAL DETAILS:
| Specification | Details |
| Type | 90° Elbow Push-In Fitting |
| Diameter | 14 mm (OD tubing) |
| Material | Stainless Steel |
| Connection Style | Push-to-connect / One-touch |
| Fluid Type | Air, Water, Steam |
| Operating Pressure | 0–215 PSI |
| Operating Temperature | -4°F to 284°F (-20°C to 140°C) |
| O-Ring | FKM (VITON) |
| Packing | FKM (VITON) |
| Back Ring | Stainless Steel |
| Lock Claws | Stainless Steel |
| Collar | Stainless Steel |
| Sleeve | Stainless Steel |
| Features | Corrosion resistance, reusable design, chemical and temperature resilience |
| Applications | Pneumatic systems, fluid transfer, automotive air lines |
| CODE : RC142M
Numéro de pièce : RC142M Marque : Taille : Ø 14 mm Couleur : Argent
|
| Raccord Pneumatique Rapide – Coude Emboîtable en Acier Inoxydable 90° – Ø14 mm |
| Fiche
Technique
|
Courte Description :
Le raccord pneumatique rapide coude emboîtable en acier inoxydable 90° est un connecteur robuste conçu pour raccorder un tuyau à un port fileté à angle droit. Grâce à son mécanisme push-to-connect, il assure une installation rapide et des performances fiables dans les environnements industriels.
Longue Description :
Le raccord pneumatique rapide coude emboîtable en acier inoxydable 90° est spécialement conçu pour des tuyaux de 14 mm de diamètre extérieur, offrant une connexion sûre et efficace pour les systèmes pneumatiques, le transfert de fluides et les conduites d’air automobiles.
Fabriqué en acier inoxydable, il garantit une résistance supérieure à la corrosion et une longue durée de vie, même dans des environnements difficiles.
Équipé de joints toriques et de garnitures en FKM (VITON), ce raccord offre une excellente résistance chimique et thermique. Sa conception réutilisable permet plusieurs connexions et déconnexions sans perte de performance.
Fonctionnant à des pressions allant jusqu’à 215 PSI et des températures comprises entre -20°C et 140°C (-4°F à 284°F), il convient aux applications avec air, eau et vapeur.
Ce raccord coudé est un composant essentiel pour les systèmes pneumatiques et hydrauliques, garantissant durabilité, fiabilité et performance constante dans des conditions exigeantes.
DÉTAILS TECHNIQUES :
| Spécification | Détails |
| Type | Raccord coude mâle emboîtable 90° |
| Diamètre | 14 mm (tuyaux OD) |
| Matériau | Acier inoxydable 316L |
| Style de connexion | Push-to-connect / One-touch |
| Fluide | Air, eau, vapeur |
| Pression de service | 0–215 PSI |
| Température de service | -20°C à 140°C (-4°F à 284°F) |
| Joint torique | FKM (VITON) |
| Garniture | FKM (VITON) |
| Bague arrière | Acier inoxydable |
| Griffes de verrouillage | Acier inoxydable |
| Collier | Acier inoxydable |
| Douille | Acier inoxydable |
| Caractéristiques | Résistance à la corrosion, conception réutilisable, résistance chimique et thermique |
| Applications | Systèmes pneumatiques, transfert de fluides, conduites d’air automobiles |
