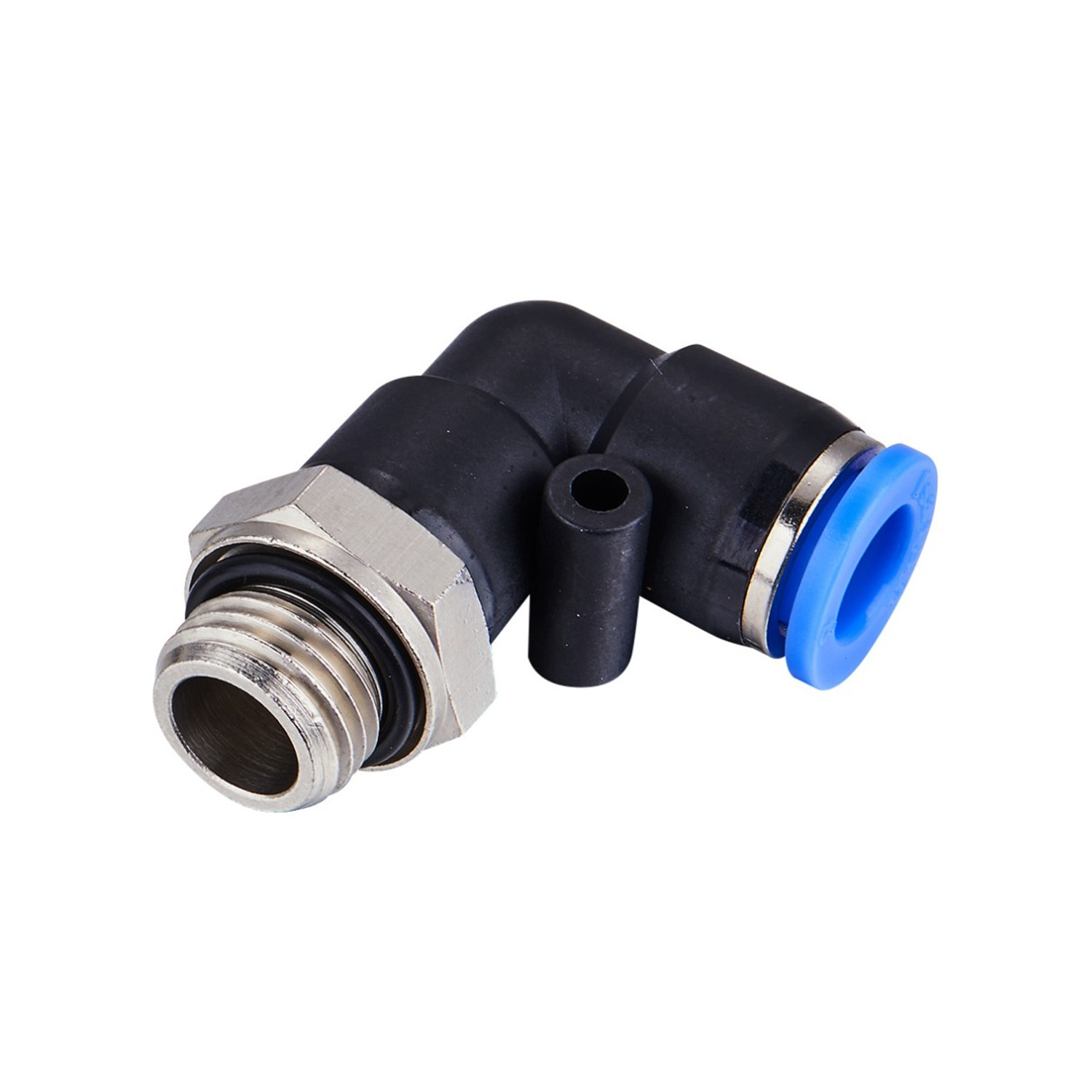

Ce connecteur pneumatique rapide coudé 90° à connexion rapide est conçu pour les installations compactes et fiables dans les circuits d’air comprimé et de vide. Il est équipé d’une entrée enfichable 12 mm et d’un filetage mâle 1/4" NPT avec revêtement PTFE, garantissant une étanchéité sûre et sans fuite. La partie filetée est orientable et possède une base hexagonale facilitant le serrage, tandis que le système push-in permet un montage et un démontage rapides sans outil.
Le corps du raccord est fabriqué en PBT haute résistance, avec des éléments de connexion en laiton nickelé pour une meilleure durabilité et une bonne résistance à la corrosion. Un joint en NBR assure une excellente étanchéité aussi bien en pression qu’en dépression.
Conçu pour un usage industriel, le raccord fonctionne dans une plage d’environ -0,95 à 10 bar et 0°C à +60°C. Il est compatible avec les tubes PU et nylon, permet une rotation libre à 360° et assure un verrouillage sûr évitant tout débranchement accidentel.
Chaque unité est fournie sous forme de raccord pneumatique coudé 90° à filetage mâle, prêt à être installé dans les circuits pneumatiques ou de vide.
DÉTAILS TECHNIQUES :
| Spécification | Détails |
| Nom du Produit | Connecteur rapide pneumatique |
| Forme | Coude à 90° |
| Type de connexion | À Emboîtement + Filetage Mâle |
| Port à emboîter | 12 mm |
| Taille du filetage | 1/4″ NPT |
| Genre du filetage | Mâle |
| Caractéristiques du filetage | Revêtement PTFE, rotatif, hexagone extérieur |
| Pression de travail | -0,95 à 10 bar |
| Pression négative | -750 mm Hg (10 Torr) |
| Température de fonctionnement | 0°C à +60°C |
| Médium | Air et vide uniquement |
| Matériau du corps principal | PBT |
| Matériau de connexion | Laiton (nickelé) + PBT |
| Matériau du joint | NBR (caoutchouc nitrile) |
| Applications | Systèmes pneumatiques, conduites air/vide |
