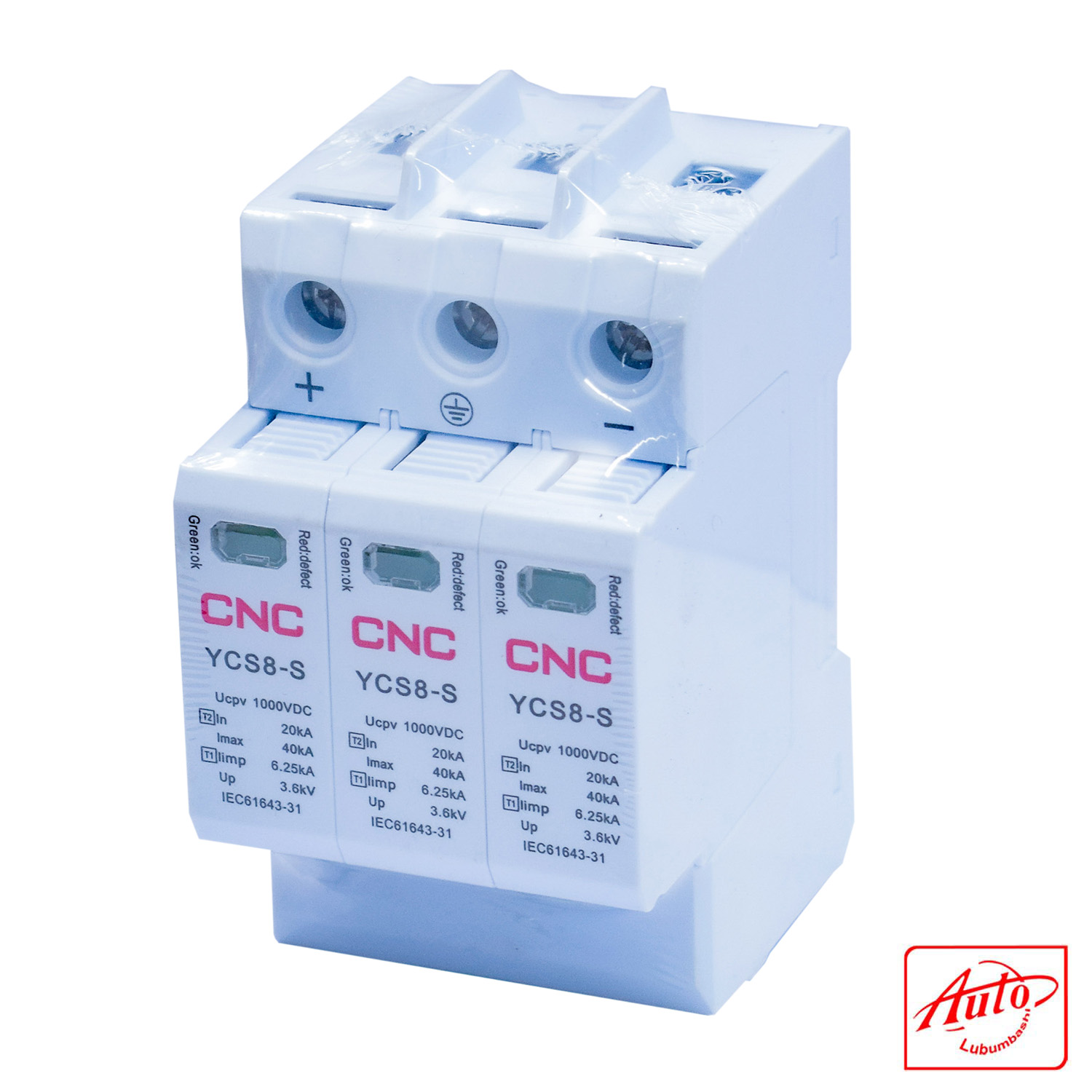

Le YCS8-S I+I 40PV 3P DC1000 est un dispositif de protection contre les surtensions à trois pôles conçus pour les systèmes de production d’énergie photovoltaïque fonctionnant en courant continu jusqu’à 1000V. Il offre une double protection—Classe I (10/350μs) et Classe II (8/20μs) —contre les coups de foudre directs et les surtensions induites. Basé sur la technologie varistance à oxyde de zinc, il garantit aucun courant résiduel à fréquence secteur et une réponse ultra-rapide ≤25ns. Son design modulaire enfichable facilite l’entretien, tandis que la fenêtre d’indication verte/rouge permet de détecter les défauts visuellement. Le système de double déconnexion thermique renforce la sécurité, et les contacts de signalisation à distance sont disponibles en option. Idéal pour les boîtes de jonction PV, armoires de distribution DC et les équipements terminaux, il est conforme à la norme IEC 61643-31 et supporte un courant de décharge maximal de 40kA.
DÉTAILS TECHNIQUES :
| Caractéristique | Spécification |
| Modèle | YCS8-S I+I 40PV |
| Type | Parafoudre (SPD) |
| Nombre de pôles | 3 pôles |
| Tension nominale (DC) | 1000 V |
| Classe de protection | Classe I + Classe II |
| Compatibilité des formes d’onde | 10/350 μs (Classe I), 8/20 μs (Classe II) |
| Niveau de protection en tension (Up) | ≤ 1,5 kV |
| Courant de décharge maximal (Imax) | 40 kA |
| Temps de réponse | ≤ 25 ns |
| Technologie | Varistance à oxyde de zinc |
| Type de module | Enfichable |
| Indicateur d'état | Vert (normal), Rouge (défectueux) |
| Mécanisme de déconnexion | Double thermique |
| Contact de signal à distance | Optionnel |
| Application | Boîte de jonction PV, armoire DC |
| Norme | CEI 61643-31 |
| Certification | CE, ISO9001 |
