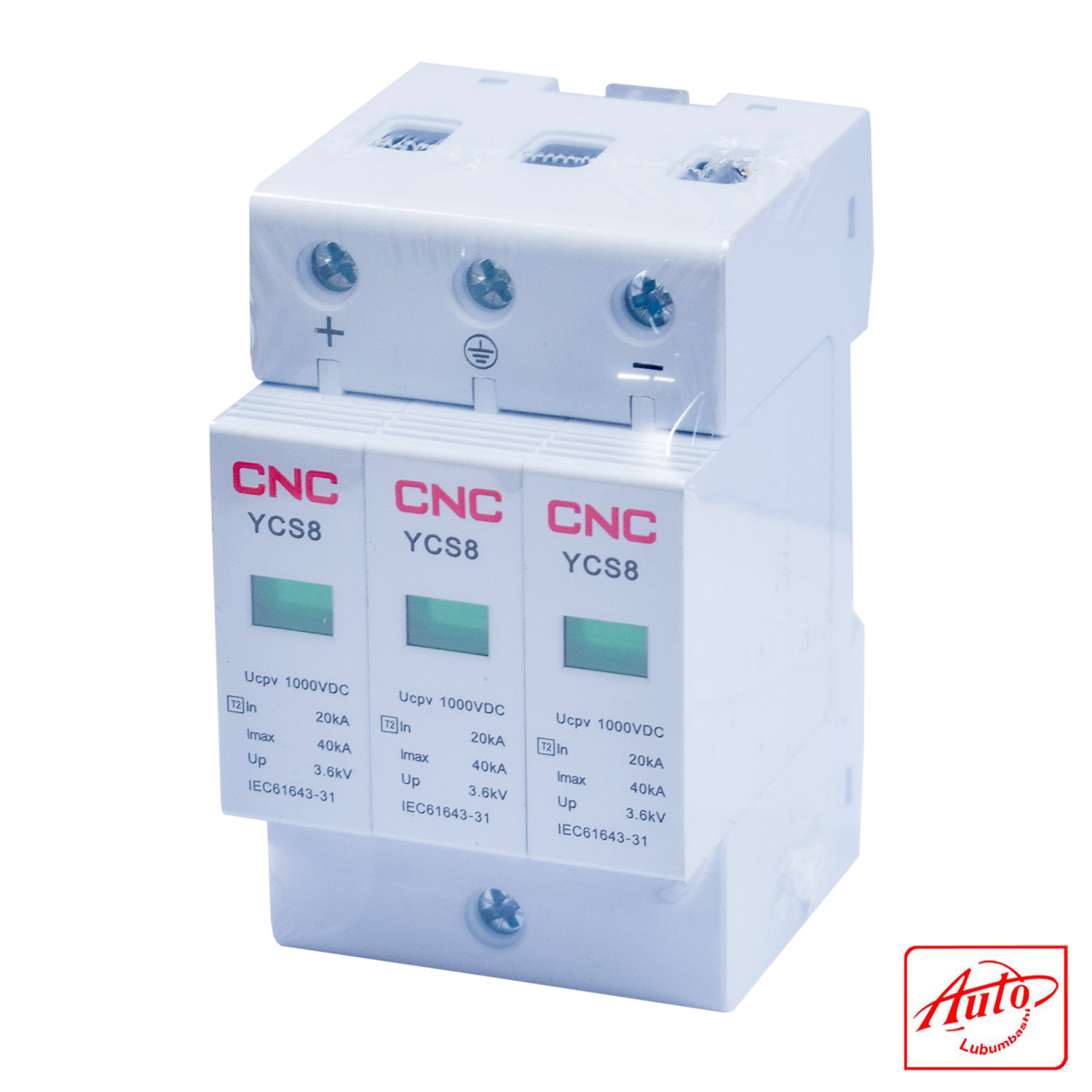

Le YCS8-II 40PV 3P DC1000, de la série YCS8, est conçu pour les systèmes de production photovoltaïque. Il protège les équipements électriques contre les surtensions causées par la foudre ou les perturbations du réseau en dérivant l’énergie vers la terre en nanosecondes.
Ce parafoudre Classe II répond à la norme de forme d’onde 8/20 μs, avec une capacité de décharge maximale de 40kA et un niveau de protection ≤ 1.5kV. Basé sur la technologie à oxyde de zinc, il garantit aucun courant résiduel et une réaction ≤25ns.
Son design modulaire et enfichable facilite l’entretien. Une fenêtre d’état verte/rouge indique l’état de fonctionnement, et les disjoncteurs thermiques doubles renforcent la sécurité. Des contacts de signalisation à distance sont disponibles en option. Idéal pour les boîtes de jonction PV, armoires de distribution, et la protection côté DC.
DÉTAILS TECHNIQUES :
| Caractéristique | Spécification |
| Série | YCS8-□ |
| Modèle | YCS8-II 40PV 3P DC1000 |
| Application | Systèmes photovoltaïques DC |
| Classe de protection | T2 (Classe II) |
| Forme d’onde | 8/20 μs |
| Niveau de protection de tension | Jusqu'à ≤ 1,5 kV |
| Courant de décharge max | 40 kA |
| Temps de réponse | ≤ 25 ns |
| Technologie | Oxyde de zinc |
| Type de module | Enfichable |
| Indicateur d'état | Vert (OK), Rouge (Remplacer) |
| Déconnexion thermique | Double dispositif |
| Contacts de signalisation | Optionnel |
| Utilisation | Boîte de jonction PV, armoire PV |
| Nombre de pôles | 3P |
| Tension Nominale | 1000 V CC |
