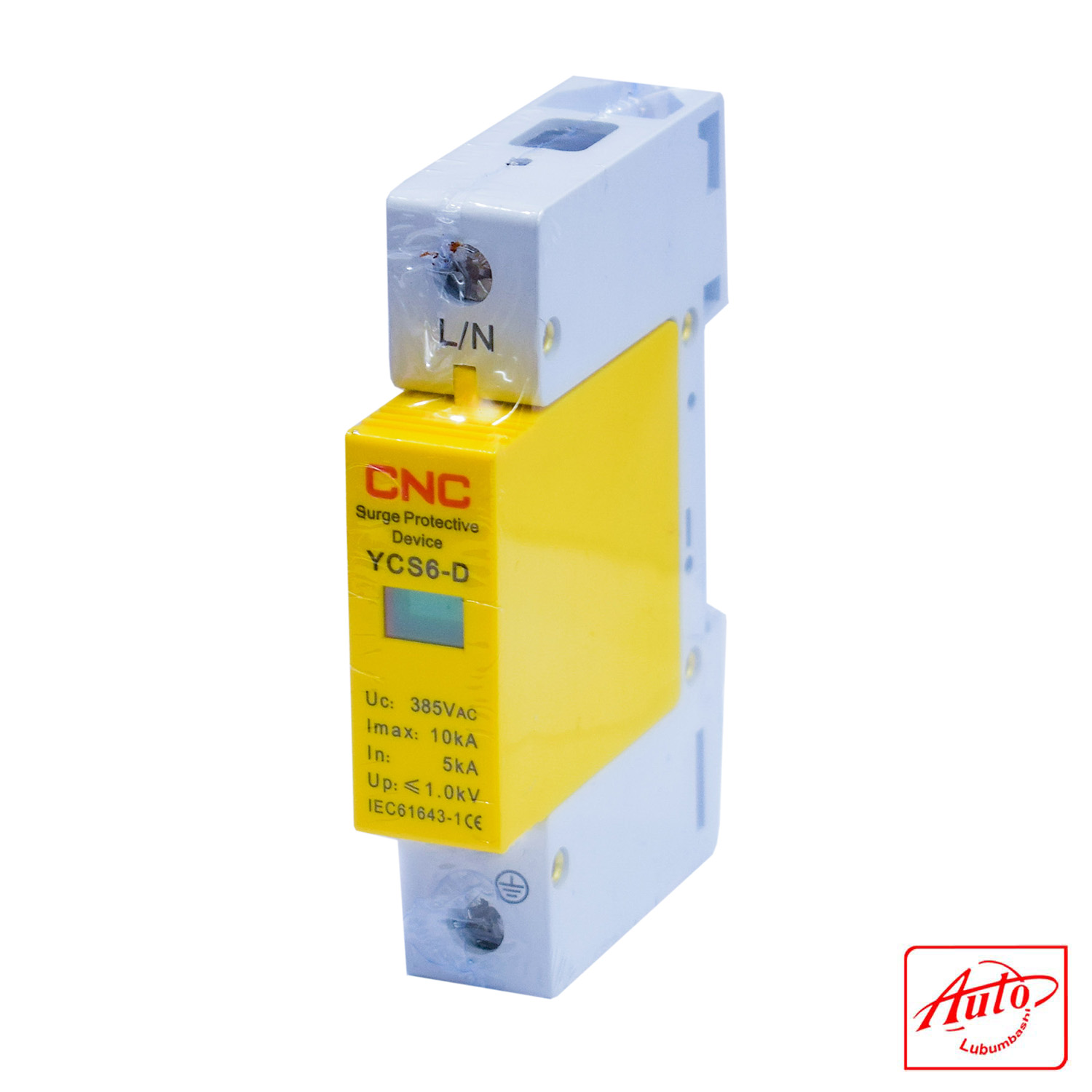

Le YCS6-D 1P est un dispositif de protection contre les surtensions monopolaire conçu pour les systèmes électriques basse tension jusqu’à 230/400V. Avec une capacité de décharge de 5 à 10kA, il protège les équipements sensibles contre les surtensions transitoires et les coups de foudre. Son profil étroit de 18mm facilite l’intégration dans les tableaux modulaires. La fenêtre d’indication jaune permet une lecture visuelle rapide de l’état, tandis que le seuil de déclenchement à 38V assure une réaction précoce aux pics de tension. Conforme aux normes IEC61643-1 et IEC60898, il convient aux systèmes TT, TN, IT et TN-C-S, et s’installe idéalement aux limites des zones LPZ1 à LPZ2 dans les installations résidentielles, commerciales et informatiques.
DÉTAILS TECHNIQUES :
Caractéristique | Spécification |
Modèle | YCS6-D |
Type | Parafoudre (SPD) |
Nombre de pôles | 1 pôle |
Largeur | 18 mm |
Couleur de l'indicateur | Jaune |
Tension de déclenchement | 38 V |
Courant de décharge nominal (In) | 5 kA / 10 kA |
Courant de décharge maximal (Imax) | 10 kA / 20 kA |
Temps de réponse | <25ns |
Tension maximale en service (Uc) | 275 V / 385 V |
Tension Nominale | 230/400 V CA |
Fréquence | 50/60 Hz |
Moyen d'extinction d'arc | Air |
Installation | Insert / rail DIN |
Structure | SPD conventionnel |
Niveau de protection | Type III |
Norme de test | IEC61643-1 |
Certification | ISO9001, CE, CB |
Zones d'application | LPZ1, LPZ2, LPZn |
Utilisation typique | Tableau de distribution, boîte de prise, panneaux IT |
