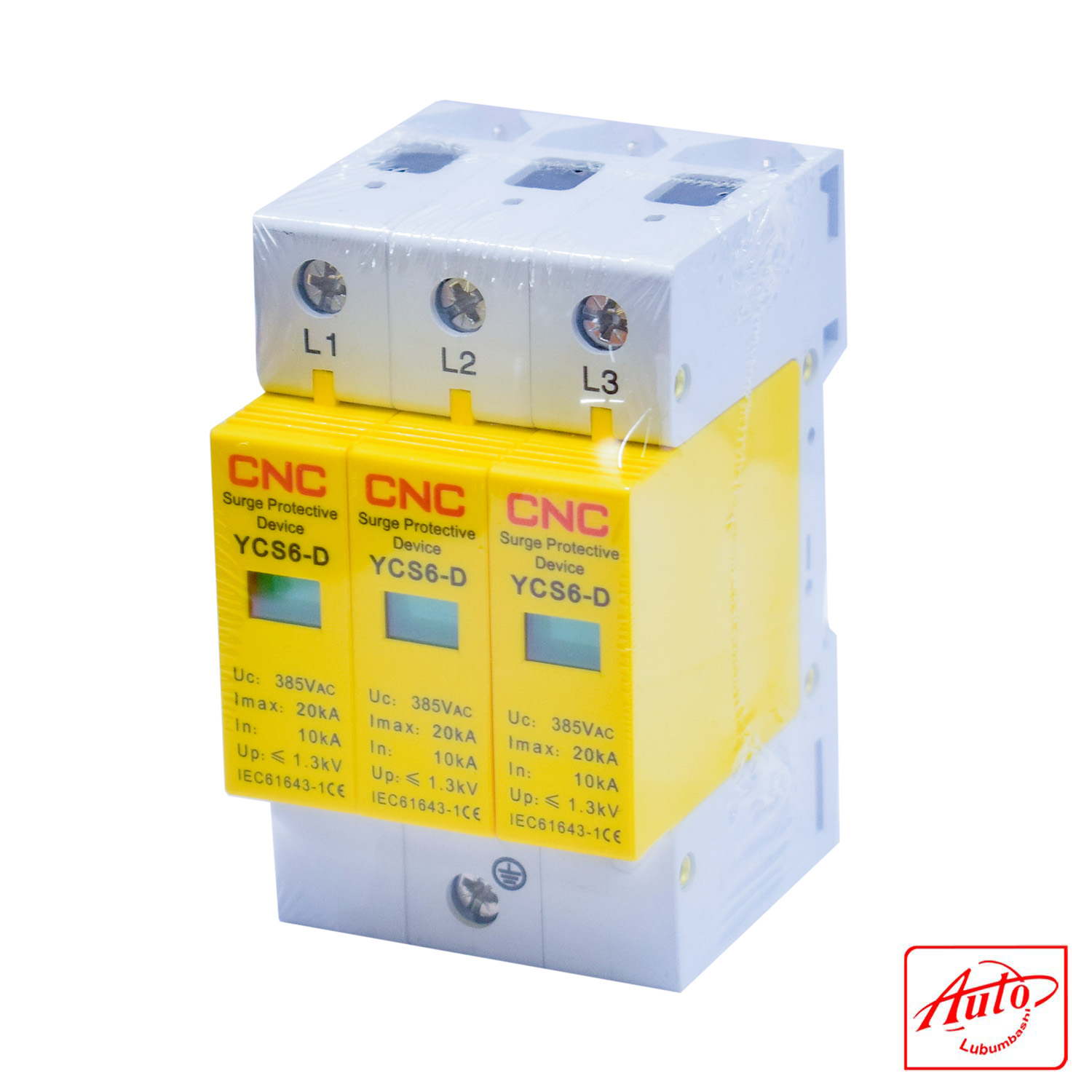

Le YCS6-D 3P est un dispositif de protection contre les surtensions (SPD) robuste, conçu pour protéger les systèmes électriques triphasés contre les surtensions transitoires dues aux coups de foudre ou aux manœuvres de commutation. Fonctionnant sous AC 385V, il dispose d’une configuration 3 pôles et peut décharger des courants de surtension jusqu’à 20kA, convenant aux systèmes TT, TN et IT.
Sa largeur de 36mm permet une installation compacte dans les tableaux de distribution, et l’indicateur jaune offre une visualisation claire de l’état de protection. Conforme à la norme IEC 61643-1, ce parafoudre s’installe généralement sur la ligne d’arrivée des tableaux basse tension.
Le dispositif se monte sur rail DIN 35mm et fonctionne de manière fiable dans une large plage de températures (–40°C à +85°C). Il est recommandé de l’associer à des fusibles ou disjoncteurs de 16A à 25A pour une performance optimale.
DÉTAILS TECHNIQUES :
| Spécification | Valeur |
| Modèle | YCS6-D 3P |
| Pôles | 3P |
| Tension nominale | 385 V CA |
| Plage de courant de décharge (Imax) | 10–20 kA |
| Niveau de protection en tension (Up) | ≤ 1,5 kV |
| Temps de réponse | <25ns |
| Couleur de l'indicateur | Jaune |
| Largeur | 36 mm |
| Type de montage | Rail DIN 35 mm |
| Norme de test | CEI 61643-1 |
| Fusible/disjoncteur recommandé | 16A–25A |
| Température de fonctionnement | –40°C à +85°C |
| Humidité relative (à 25 °C) | ≤95% |
| Application | Ligne d'arrivée du boîtier de distribution BT |
