Ce MCCB assure la protection contre les surcharges, les courts-circuits et le contrôle, avec déclenchement instantané classé en Type B (3–5 In), Type C (5–10 In) et Type D (10–20 In).
Il protège contre les courants de défaut de terre sinusoïdaux alternatifs, les contacts indirects et directs, ainsi que les risques d’incendie liés aux défauts d’isolation.
Conforme à la norme IEC/EN 61008-1, il utilise une détection électromagnétique des courants de fuite. L’appareil dispose d’un courant nominal de 63A, d’une tension nominale de 230V, d’une capacité de coupure de 6000A, et fonctionne à 50Hz. La sensibilité nominale est de 0,3A (300mA), garantissant une protection fiable contre les courants résiduels.
Il possède une durée de vie mécanique de 8000 manœuvres et une durée de vie électrique de 4000 manœuvres, avec un indice de protection IP20. Il fonctionne entre -5°C et +40°C (moyenne quotidienne ≤35°C) et se stocke entre -25°C et +70°C.
Les connexions acceptent câbles, barres omnibus à broches et barres en U, avec des bornes jusqu’à 25/35 mm² pour câbles et 10/16 mm² pour barres.
Le couple de serrage est de 2,5 N·m (22 in-lbs). Le montage se fait sur rail DIN EN 60715 (35 mm) avec clip rapide, et les connexions peuvent être réalisées par le haut et le bas.
DÉTAILS TECHNIQUES :
| Spécification | Détails |

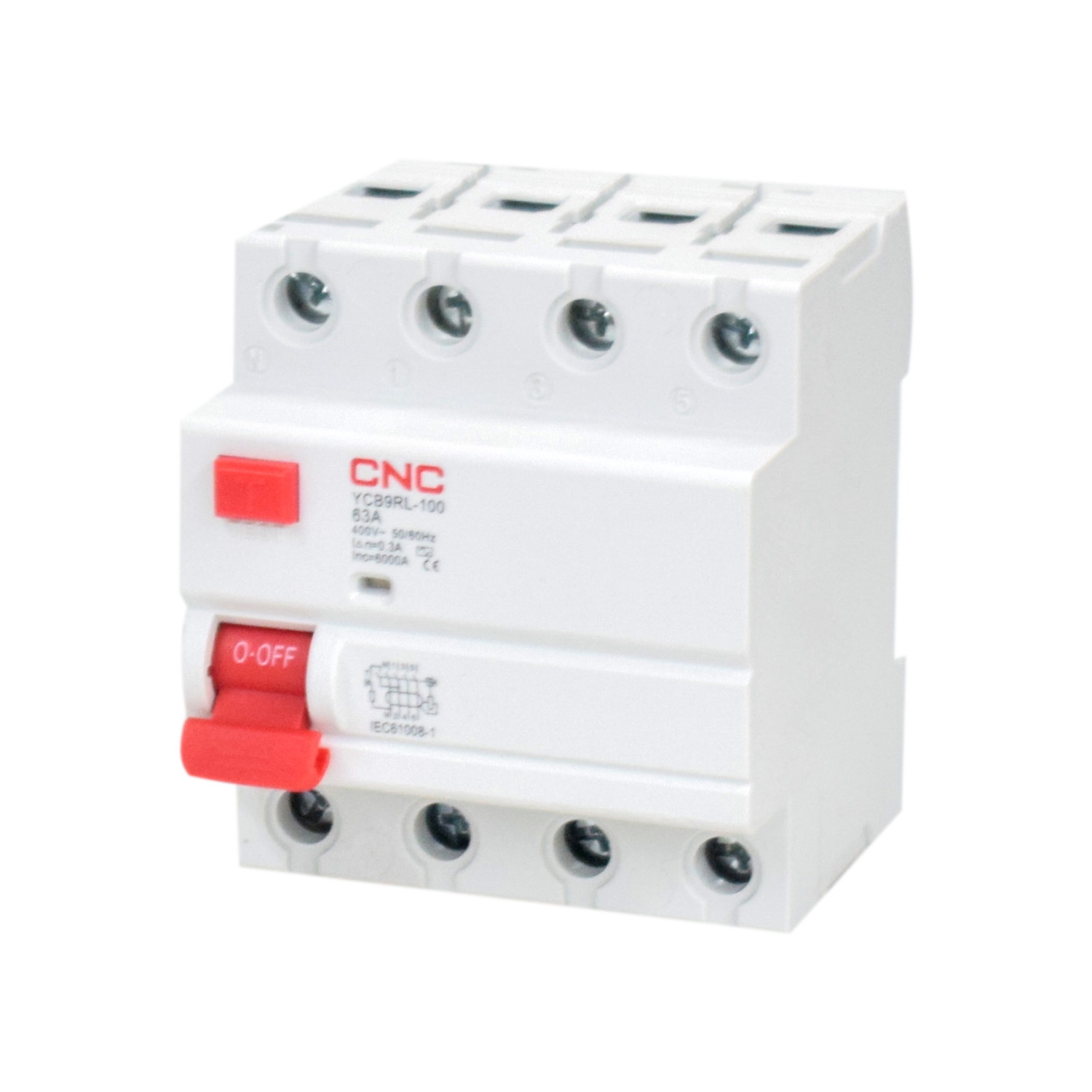

| Modèle/Série | YCB9RL-100 RCCB Électromagnétique |
| Type | Disjoncteur triphasé MCCB / RCCB |
| Courant nominal (In) | 63 A |
| Pôles | 2, 4 |
| Tension nominale (Ue) | 230 V |
| Tension d'isolement (Ui) | 500 V |
| Fréquence nominale | 50 Hz |
| Capacité de coupure (Inc/Ic) | 6000 A |
| Tension de tenue aux impulsions (1 min) | 2,5 kV |
| Résistance diélectrique | 6000 V |
| Sensibilité nominale (An) | 0,3 A (300 mA) |
| Capacité résiduelle de fabrication/de rupture (IΔm) | 1000 A (pour le modèle 63A) |
| Fonctions de protection | Surcharge, court-circuit, défaut à la terre, commande |
| Types de déclenchement instantané | B (3–5 pouces), C (5–10 pouces), D (10–20 pouces) |
| Degré de pollution | 2 |
| Durée de vie électrique | 4000 opérations |
| Durée de vie mécanique | 8000 opérations |
| Degré de protection | IP20 |
| Température ambiante | -5°C à +40°C (moyenne journalière ≤35°C) |
| Température de stockage | -25°C à +70°C |
| Connexion terminale | Câble / Barre omnibus à broches / Barre omnibus en U |
| Taille du terminal (câble) | 25/35 mm² |
| Taille du terminal (barre omnibus) | 10/16 mm² |
| Couple de serrage | 2,5 N·m (22 po-lb) |
| Montage | Rail DIN EN 60715 (35 mm), clip de fixation rapide |
| Connexion | Haut et bas |
| Applications | Résidentiel, non résidentiel, industrie énergétique, infrastructures |
